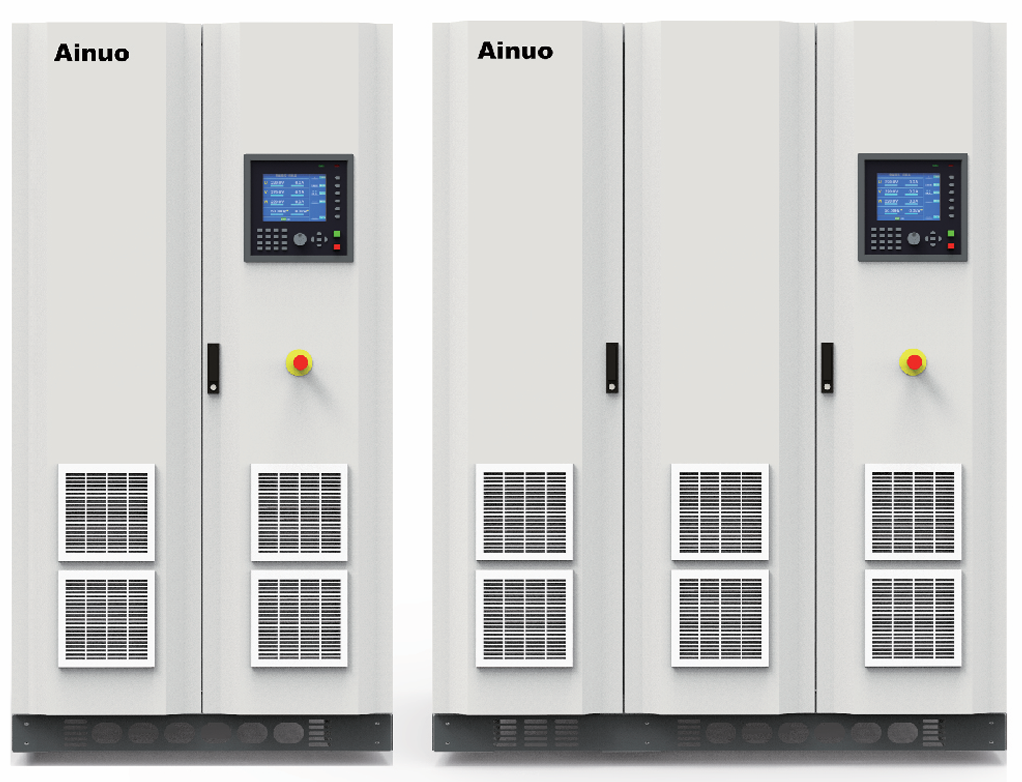

ANBGS Series 에너지 재생형 그리드 시뮬레이션 AC Power Supply는 태양광, 풍력 에너지 등 신재생 에너지 산업을 위해 특별히 개발되어
인버터 테스트 및 검증에 적합한 장비입니다.
ANBGS Series는 에너지 재생형 그리드의 기능을 가지며 4개의 사분면으로 작동할 수 있어, 낮은 운영 비용으로 에너지 소비를 절약할 수 있습니다.
Sine, 고조파 출력 등 단상, 2상 또는 3상 High / Low (zero) 전압 Ride-Through (H/LVRT)를 통해 전력망의 다양한 비정상 조건을 시뮬레이션 할 수 있으며
과전압 / 저전압, 과주파수 / 저주파수, 불균형 및 섬광 방지 보호 테스트가 가능하고 관련 규정의 시험 요구 사항을 충족합니다.

■ FPGA 디지털 제어, 지능형 인버터 테스트 프로세스 구현
■ 에너지 재생형 그리드 : 4사분면 동작
■ 입력 역률 보정
■ 고성능의 High / Low (zero) 전압 Ride-through (H/LVRT), step, sag, flicker 지원
1ms 이내의 Ride-through 시험 지원
■ 전압 / 주파수 설정을 위한 복잡한 프로그래밍 지원. 쉬운 과전압 / 저전압 및 과주파수 / 저주파수 테스트
■ 3상 불균형 모드, 조정 가능한 각 상의 전압 및 위상 설정
■ 고조파 출력 : 2 ~ 50 times 2500Hz, Inter harmonic 지원
■ NBT 32004-2018, IEC 61000-4-11/13/14/28 및 기타 표준 및 규정 준수 시험
■ 완벽한 측정 기능 : 전압, 전류, 피크 전류, 주파수, 유효 전력, 피상 전력, 역률, 전압 파고율
■ 온라인 모니터링 : IGBT 온도, 변압기 온도, 팬 속도, 입력 전압 및 기타 출력 상태 파라미터
■ 운영 기록 : 경보 발생시 자동으로 전원 상태, 경보 코드 등을 기록하여 유지보수의 용이
■ 전원 공급 온도에 따른 팬 속도 조절
■ 오동작 방지를 위해 5분 동안 장비 동작이 없으면 자동으로 장비의 동작을 잠금
■ 8" 대화면 컬러 LCD
■ 통신 : RS485, LAN, Sync (표준) / RS232, GPIB (옵션)
■ 태양광 산업용으로 프로그래밍된 출력 모드로, 그리드 전압 sag 및 recovery 과정을 시뮬레이션 하고 Zero 전압 Ride-through, 저전압 Ride-thorugh,
고전압 Ride-through 복합 HVRT / LVRT 등의 모드를 시뮬레이션 할 수 있으며, 전압 / 유지 시간 / Ride-through 각도 / recovery 전압 등을 설정할 수 있습니다.

■ 불균형 : U / V / W 의 위상 및 전압을 개별적으로 설정할 수 있습니다.

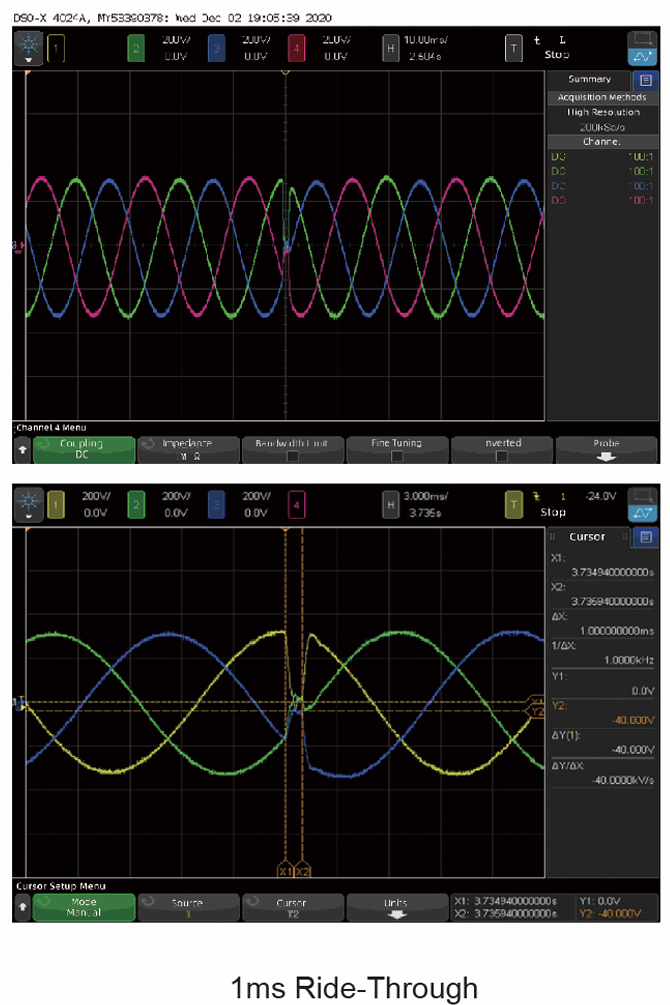

■ Sag : 짧은 시간 동안의 전압 변화를 시뮬레이션, 1ms Zero 전압 Ride-Through 시험.

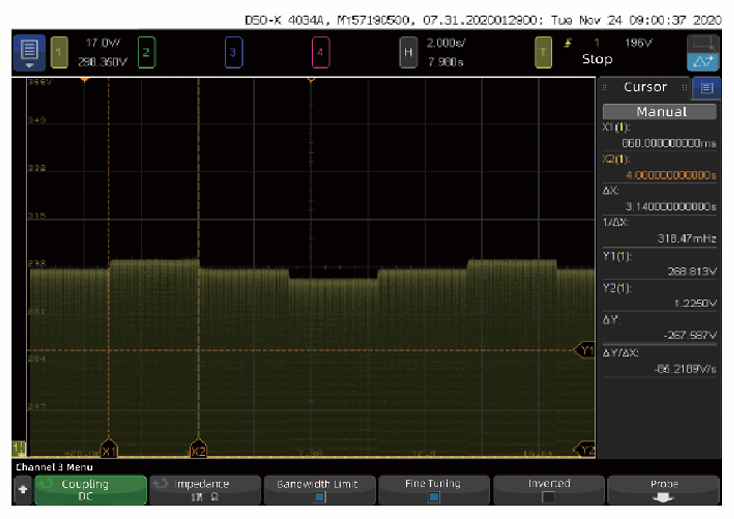

■ 프로그래밍 기능
■ 고조파 : 2 ~ 50 times의 고조파를 지원하며, 표준 사인파에 중첩된 다양한 순서의 다양한 고조파, 각 고조파의 성분 및 각도 설정이 가능합니다.
단일 고조파는 30% 도달할 수 있으며, 총 고조파 함량 및 고조파 중첩 시간은 무제한 입니다.
빠른 저장 및 호출을 위해 50개의 프리셋을 제공합니다.
■ Interharmonics : interharmonic 편집, 표준 사인파에 중첩된 interharmonic, interharmoic 각도 설정, 주파수, 성분 및 스캐닝 시간 설정
interharmonic 주파수 : 16 ~ 2500Hz
■ Flicker : 전력망의 Flicker 특성을 모사하여 DUT의 Flicker 적응 시험을 할 수 있습니다.
■ LCD 스크린, 터치, 키패드, 노브로 편리한 동작 지원

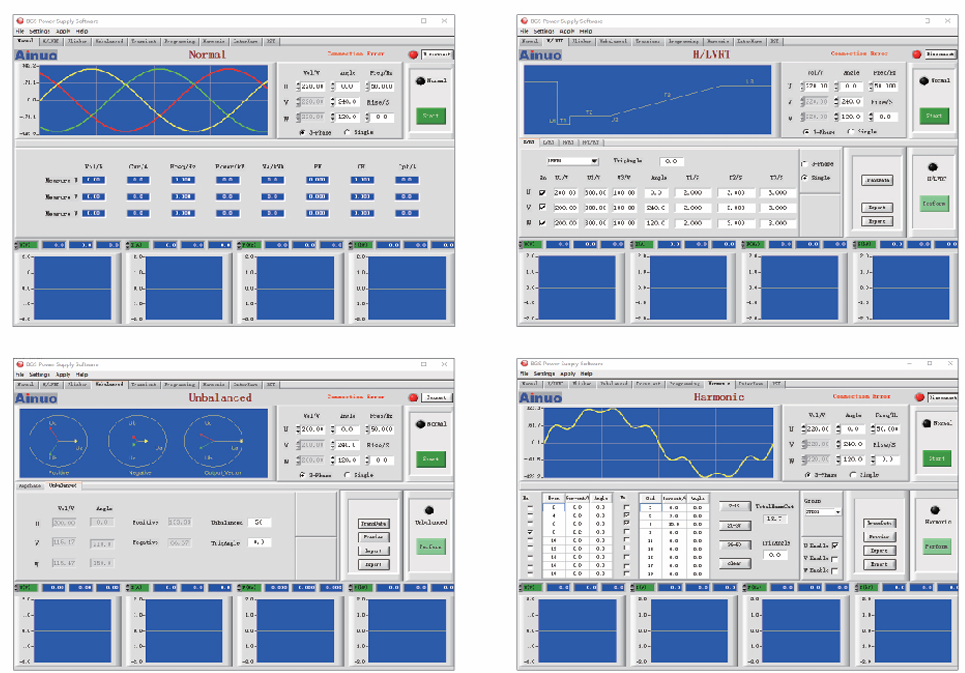

■ 전용 PC 소프트웨어 지원
