전자 부하기
-
모델명 :
- ANEL(F) Series(회생용 피드백 타입 DC 전자부하기)
-
주요특징 :
- 차세대 피드백 유형 DC 전자부하 / Grid AC 출력
전압 범위: 0~1000V / 전류 범위: 0~2000A / 용량 범위: 1000kW
RS232(표준) / RS485, CAN(옵션)
CC, CV, CP 모드 지원
연료전지, 배터리 팩 방전 테스트, 전력 전자 테스트 사용
- 차세대 피드백 유형 DC 전자부하 / Grid AC 출력

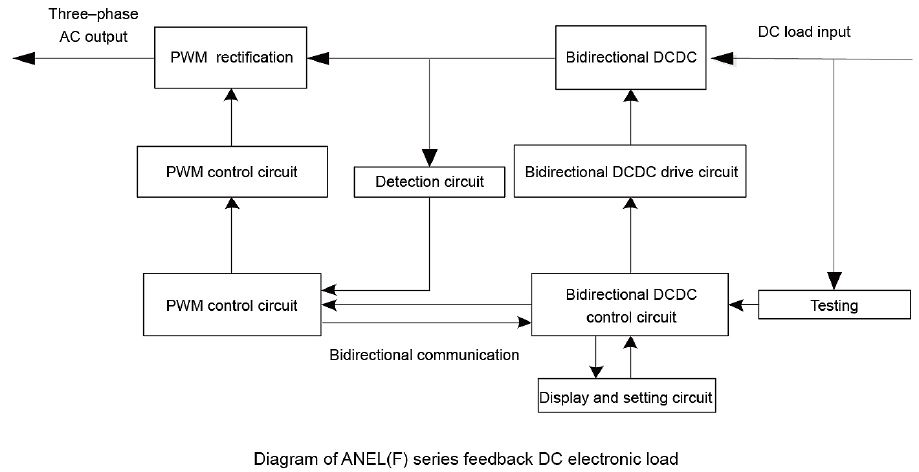

ANEL(F) 시리즈 피드백 형 DC 전자 부하는 고주파 PWM 정류 및 양방향 DCDC 변환 기술, FPGA 디지털 제어 기술 등을 채택하여 그리드에 대한 고성능 최대 전력 에너지 피드백 기능을 실현하였습니다. 또한 고급 디지털 제어 기술 적용으로 높은 제어 정확도, 빠른 응답 속도, 와이드 부하 입력 전압 범위 설정을 구현할 수 있습니다.
기존 DC 전자 부하는 에너지 소비 부하이고 에너지는 저항 가열에 의해 소비됩니다.
피드백 유형 DC 전자 부하는 에너지 공급 부하이며 에너지는 그리드로 피드백되어 친환경적이며 안전하게 작동 할 수 있습니다.

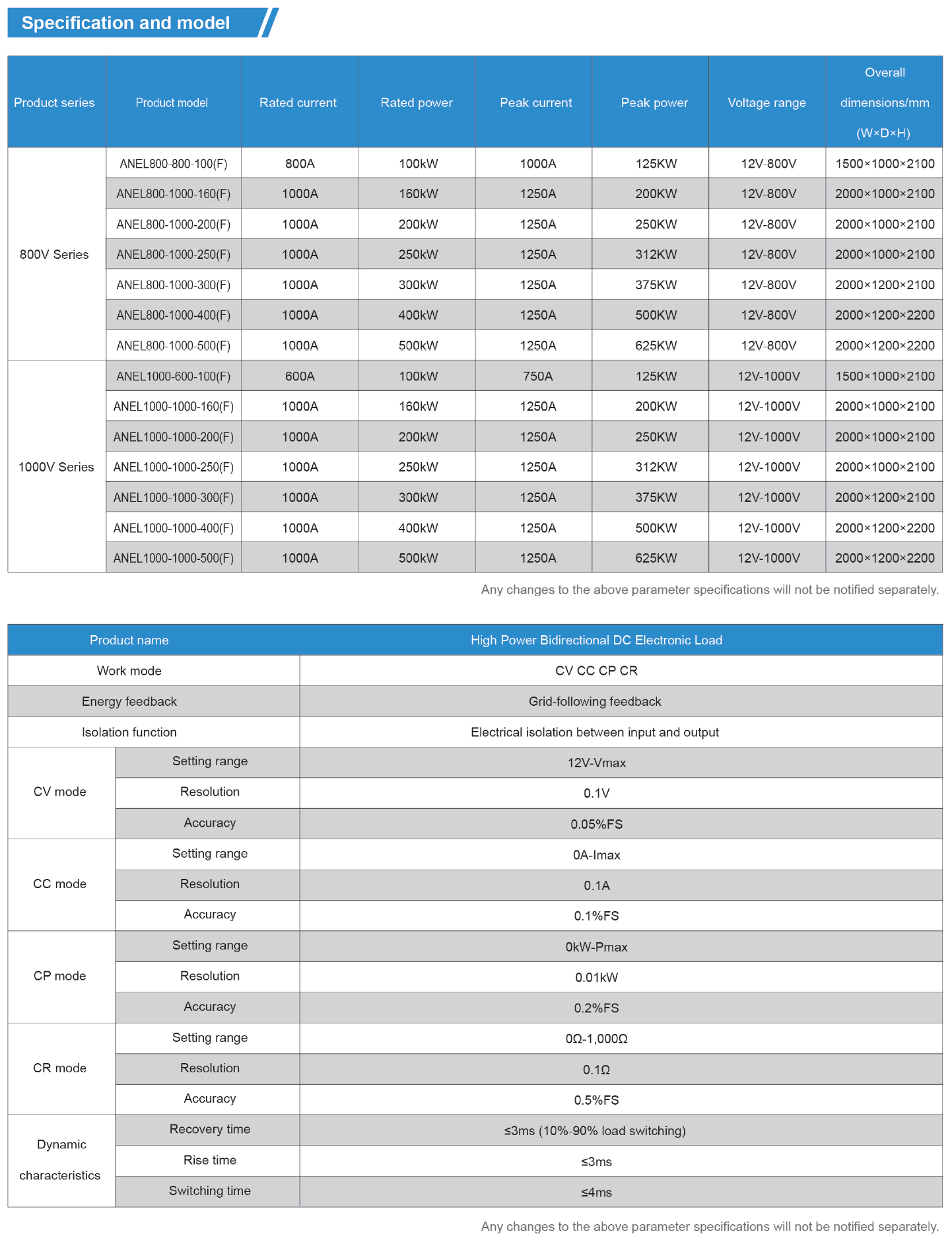

■ 전압 범위: 0~1000V / 전류 범위: 0~2000A / 용량 범위: 1000kW
■ CC, CV, CP 모드 지원
■ 고정밀 정확도: 전압 및 전류 정확도 / ± 0.1 % FS
■ 최적화된 양방향 DCDC 변환, 광범위한 DC 입력 전압, 0V 풀 스케일 DC 입력
■ 빠른 응답 속도: 10% ~ -90% or 90% ~ -10% 급격한 부하 감소 시 출력 전압 응답 시간 5ms 이내 90% ～-90 % 순방향 및 역방향 스위칭 시간 ≤10ms

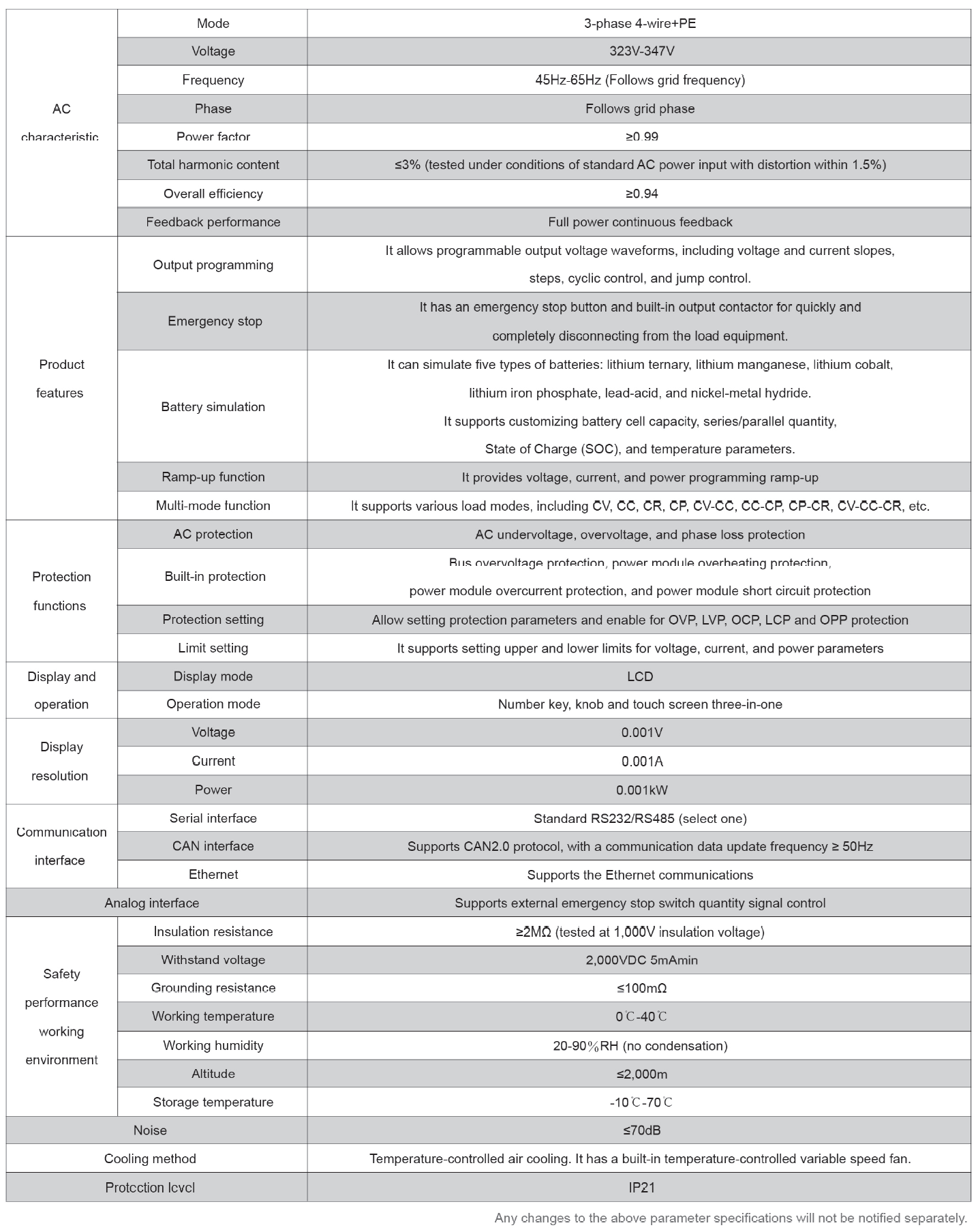

■ 고주파 PWM 정류 제어 기술 / 역률 ≥0.99 / THD 및 고조파 전류는 국가 표준 GB T14549-93의 요구 사항을 충족
■ 정격 조건에서 최대 95%의 효율성
■ 입력 과전압 및 저전압, 위상 손실, 출력 과전압, IGBT 과열, IGBT 과전류, 과열 보호, 단락 전류로 부터 보호 기능
■ 내장 EMI 필터로 고주파 스위칭 프로세스로 인한 간섭 신호 필터링
■ 통신 및 원격 제어 기능 : CAN, RS232(표준) / RS485(옵션) 통신 인터페이스 및 상위 컴퓨터의 원격 제어 소프트웨어 제공
■ 버튼 및 터치 스크린 작동과 호환되는 대형 스크린 LCD 디스플레이
■ 화면 잠금 기능 : 5분 이상 전원 공급 장치를 작동하지 않으면 자동 화면 잠금 기능
■ 제품 응용
